监控系统及机房的万博manbetx客戶端下载技术方案

文章来源:admin    时间:2016-09-21 05-30-34

监控系统机房万博manbetx客戶端下载保护方案

系统说明

监控系统(CCTV)的万博manbetx客戶端下载保护比较细化,首先需要明确监控系统遭受雷击损害的主要原因以及雷电可能的侵入途径,尤其是雷击损坏较为严重的室外监控设备,在分析其损坏原因的基础上,以及研究和探讨信号、电源线路的布放、屏蔽及接地方式等,方可以正确选择和使用监控系统设备的万博manbetx客戶端下载保护装置。

电视监控系统一般由以下三部分组成:1、前端部分。主要由摄像机、镜头、云台、防护罩、支架等组成。2、传输部分。使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。3、终端部分。主要由画面分割器、监视器、控制设备等组成。

A、前端设备的万博manbetx客戶端下载

前端设备有室外和室内安装两种情况,安装在室内的设备一般不会遭受直雷击,但需考虑防止雷电过电压对设备的侵害,比如安装在地下停车场等的摄像机等。而室外的设备则同时需考虑防止直击雷和感应雷。前端设备如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。为了施工方便避雷针一般架设在摄像机的支撑杆上,引下线可直接利用金属杆本身或选用Φ 8的镀锌圆钢或35mm2铜导线,此时应注意依据GB50198-94民用闭路监视电视系统工程技术规范》第2章、第2.5节、供电、接地与安全防护、第2.5.4条的要求,系统采用专用接地装置时,其接地电阻不得大于4Ω。

为防止电磁感应,沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。为防止雷电波沿线路侵入前端设备,应在设备前的每条线路上加装合适的避雷器,如电源线(220V或DC24V)、视频线、信号线和云台控制线。这样做比较麻烦,问题比较多,且要受安装空间的限制,因此可以选择“三合一”或者“二合一”的监控摄像机多功能电涌保护器。比如MS CCTV-3/220MS CCTV-3/024MS CCTV-3/024ACMS CCTV-2/220MS CCTV-2/024MS CCTV-2/024AC等。

B、传输线路的万博manbetx客戶端下载

CCTV系统主要是传输信号线和电源线。室外摄像机的电源可从终端设备处引入,也可从监视点附近的电源引入。控制信号传输线和报警信号传输线一般选用芯屏蔽软线,架设(或敷设)在前端与终端之间。GB50198-94民用闭路监视电视系统工程技术规范》的规定,传输部分的线路在城市郊区、乡村敷设时,可采用直埋敷设方式,当条件不充许时,可采用通信管道或架空方式。

采用通信管道或架空方式时,应注意传输线缆与其它线路的最小间距和与其它线路共杆架设的最小垂直间距。比如与220V交流配电线的最小间距为0.5米,与通讯电缆的最小间距为0.1米,与1~10KV电力线的最小垂直间距为2.5米,与1KV以下电力线的最小垂直间距为1.5米,与广播线的最小垂直间距为1.0米,与通信线的最小垂直间距为0.6米等等。

直埋敷设方式万博manbetx客戶端下载效果较好,而架空线比较容易感应雷击。为避免首尾端设备损坏,在使用架空线传输时,应在每一支撑杆上做接地处理,架空线缆的吊线和架空线缆线路中的金属管道均应接地。中间放大器输入端的信号源和电源均应分别接入合适的避雷器。MS PD-24V/4SMS PD-12V/4SMS CoaxB-TV/SMS CoaxN-CATV/S 等。

传输线埋地敷设也并不能完全阻止雷击设备的发生,统计数据显示雷击造成埋地缆故障大约占总故障的30 %左右,即使雷击比较远的地方,也仍然会有部分雷电流流入电缆。所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设,保持钢管的电气连通。对防护电磁干扰和电磁感应非常有效,这主要是由于金属管的屏蔽作用和雷电流的集肤效应。如电缆全程穿金属管有困难时,可在电缆进入终端和前端设备前穿金属管埋地引入,但埋地长度不得小于15米,在入户端将电缆金属外皮、钢管同万博manbetx客戶端下载接地装置相连。

C、终端设备的万博manbetx客戶端下载

CCTV系统中,监控室的万博manbetx客戶端下载最为重要,应从直击雷防护、雷电波侵入、等电位连接和电涌保护多方面进行。监控室所在建筑物应有防直击雷的避雷针、避雷带或避雷网,防直击雷措施应符合GB 5005794《建筑物万博manbetx客戶端下载设计规范》的规定。进入监控室的各种金属管线应接到共用的接地装置上,易采用一点法接地。

按照YD/T 5098-2001《通信局(站)雷电过电压保护工程设计规范》第五部分:SPD 的选择;第5.3条:信号线用SPD;第5.5条:计算机、控制终端、监控系统的网络数据线用SPD的要求规范的要求,通流容量应大于3KA。

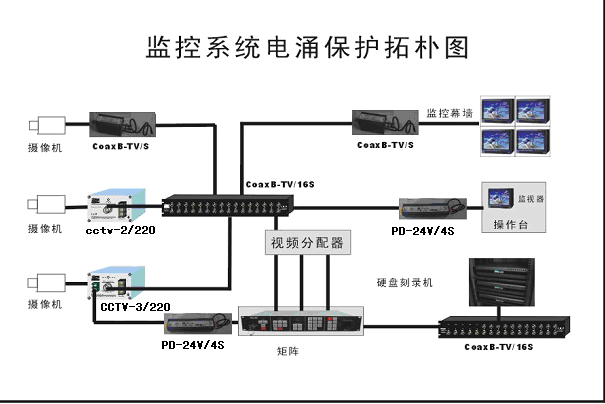

与硬盘录像机等连接且布线经过室外的信号线路主要为视频信号传输线及云台控制线,因此对于硬盘摄像的信号保护,需要在由外面进入中心监控机房的线路接入设备之前,安装对应的浪涌保护器。云台控制线安装KLP-SC信号及通讯电涌保护器;视频信号传输线安装科雷品牌型号为KLP-A/S同轴通讯信号电涌保护器等。多口矩阵需要安装CoaxB-TV/16S同轴通讯信号电涌保护器

实施方法:

1在球型摄像电源、视频、云台控制线路前安装壹套科雷品牌型号为KLP-SC摄像多功能电涌保护器,用于球型摄像的万博manbetx客戶端下载保护。



2、在固定摄像电源、视频线路前安装壹套科雷品牌型号为KLP-SC 摄像多功能电涌保护器,用于固定摄像的万博manbetx客戶端下载保护。

3在监控中心16口矩阵线路前安装壹套KLP-A/S同轴通讯信号电涌保护器,用于矩阵线路的万博manbetx客戶端下载保护。

在监控幕墙信号线路前安装壹套KLP-A/S同轴通讯信号电涌保护器,用于矩阵线路的万博manbetx客戶端下载保护。



3、在服务器的末端电源处安装KLQ D10 万博manbetx客戶端下载插座进行末端电源保护。

4、监控室内设置网格化等电位铜排,将室内所有的金属物体,设备外壳进行等电位连接。

5、建设4欧姆地网。
